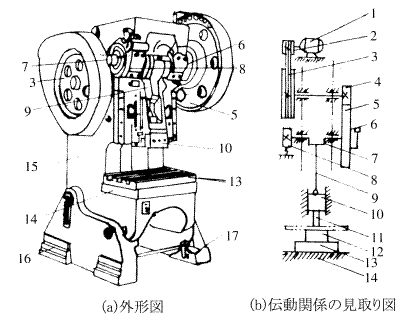

図2

オープンタイプ双柱形可傾式プレス

1 - モータ； 2 - 小ベルトプーリー； 3 - 大ベルトプーリー； 4 - 小歯車； 5 - 大歯車；

6 - クラッチ； 7 - クランク； 8 - ブレーキ； 9 - コンロッド； 10 - スライドブロック； 11 - 上型；

12 - 下型； 13 - マット； 14 - ベンチ； 15 - ボデｲー； 16 - 台座； 17 - フートペダル；
